石炭灰の発生量と生産工程

石炭灰の発生量等ダウンロード

石炭灰発生量の見通し (PDF版:638KB)
石炭火力発電所位置図(日本フライアッシュ協会関係) (PDF版:766KB)
わが国の長期エネルギー見通し (PDF版:198KB)
世界の石炭確認埋蔵量・生産量・可採年数 (PDF版:262KB)

生産工程

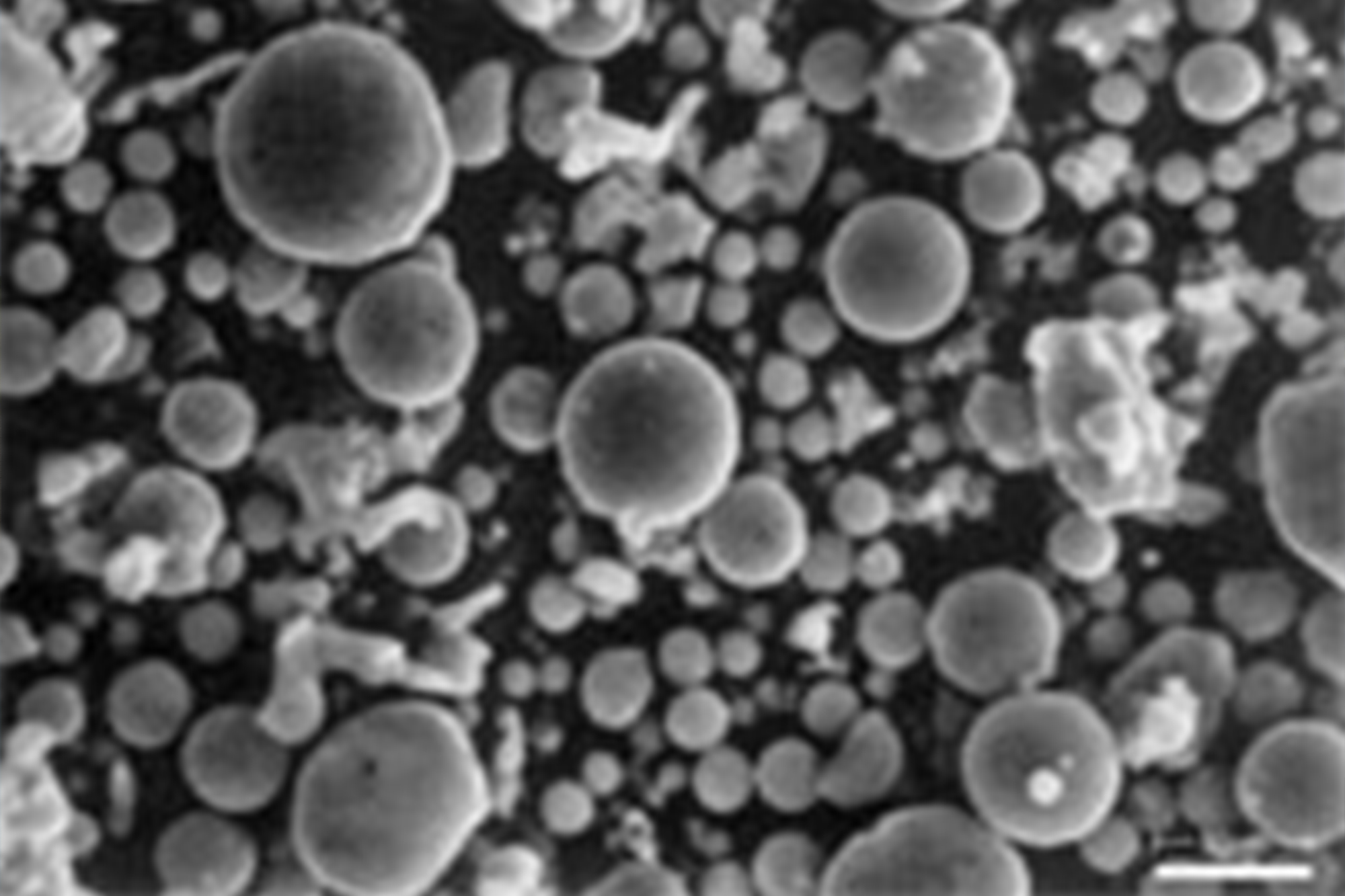

 石炭火力発電所では、微粉砕した石炭をボイラ内で燃焼させ、そのエネルギーを電気に変えていますが、この燃焼により溶融状態になった灰の粒子は、高温の燃焼ガス中を浮遊し、ボイラ出口で温度が低下することにともない、球形微細粒子となって電気集じん器に捕集されます。これを一般にフライアッシュと呼んでいます。
 このフライアッシュは、サイロに乾燥状態で貯蔵され、用途に応じて更に調合または分級器で粒度調整等を行い、製品別サイロに貯蔵します。

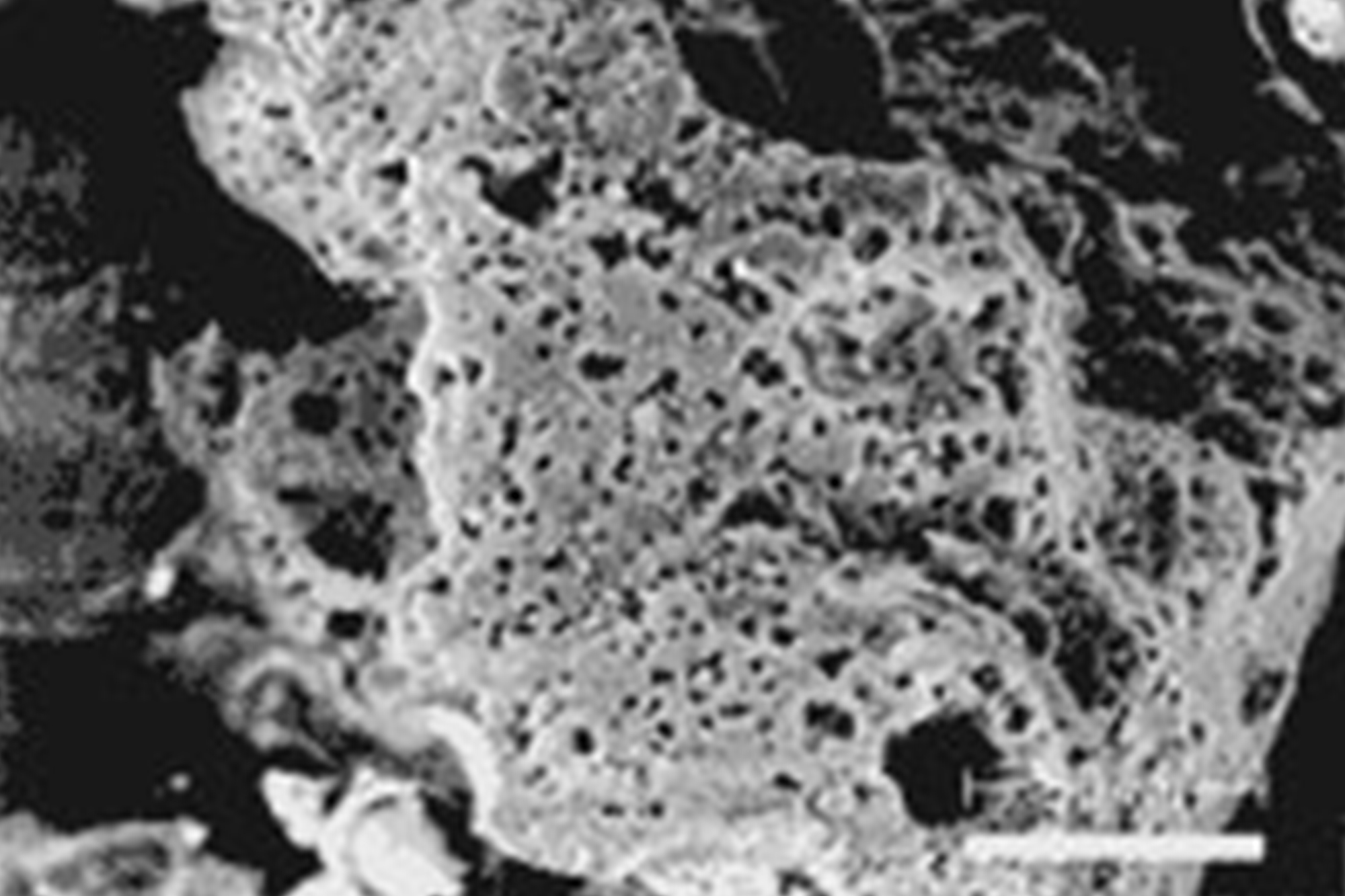

 クリンカアッシュは、ボイラ内で燃焼によって生じた石炭灰の粒子が相互に凝集し、多孔質な塊となってボイラ底部のクリンカホッパ(水槽)に落下堆積したものを破砕機で砂状に砕いた物です。これを脱水槽等で脱水したあと、用途に応じてふるい機等で粒度調整を行います。
 なお、クリンカホッパの型式には、このような湿式タイプがほとんどですが、水槽を用いない乾式タイプのものもあります。

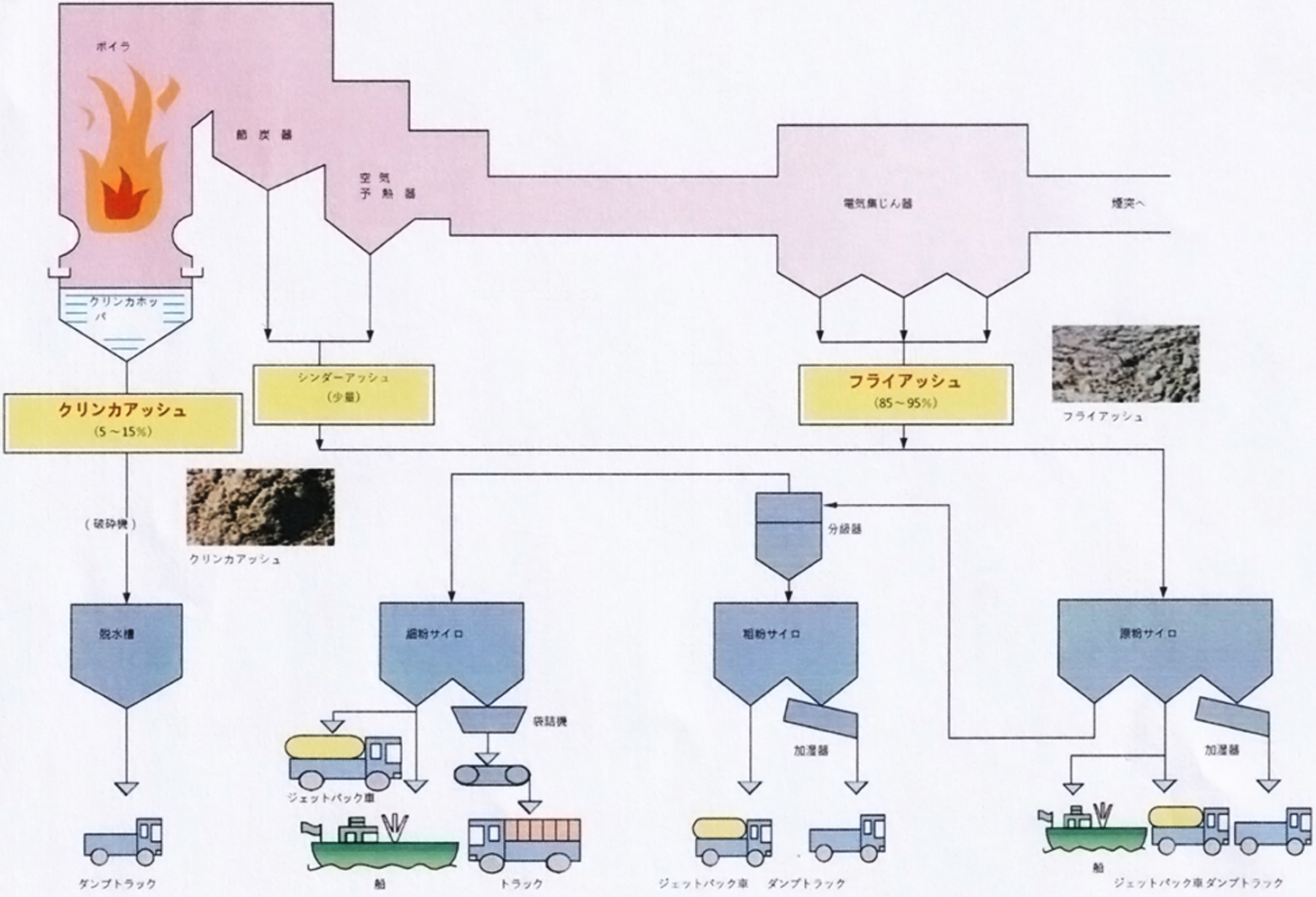

【フライアッシュ・クリンカアッシュのできるまで】 >>拡大

フライアッシュ・クリンカアッシュのできるまで
